二、寄存器与简单汇编指令

1.* 简单汇编指令

1.1 mov,add和sub指令

mov指令（传输指令）
用C语言可理解为赋值语句，如”mov ax,bx”
可理解成”ax=bx”。

使用形式如下：
mov 寄存器，数据比如: mov ax,8
mov 寄存器，寄存器比如: mov ax,bx
mov 寄存器，内存单元比如: mov ax,[0]
mov 内存单元，寄存器比如: mov [0],ax
mov 段寄存器，寄存器比如: mov ds,ax
mov 寄存器，段寄存器比如: mov ax,ds
mov 内存单元，段寄存器比如:mov [0],ds
mov 段寄存器，内存单元比如:mov ds,[0]

add和sub指令
类似C语言中”+=”和”-=”这两个运算符号，如”add ax,8”和”sub ax,8”可分别翻译成”ax+=8”和”ax-=8”这两种运算。

使用形式可参照上述方式用debug自行实验，不再赘述。

1.2 jmp指令（转移指令）

用于修改CS和IP的值来控制CPU执行目标指令。
若想同时修改CS、IP的值，可用
“jmp 段地址：偏移地址”的指令完成。如：
jmp 2AE3:3,执行后，CS=2AE3H,IP=0003H,CPU将从2AE33H处读取指令。
jmp 3:0B16,执行后，CS=0003H,IP=0B16H,CPU将从00B46H处读取指令。
若只想修改IP的值，可用“jmp 某一合法寄存器”完成。如：
jmp ax,在含义上好似“mov IP,ax”意思是用寄存器的值修改IP。

1.3 push和pop指令（入栈、出栈指令）

push和pop指令是可以在寄存器和内存（栈空间当然也是内存空间的一部分，它只是一段可以以一种特殊的方式进行访问的内存空间。）之间传送数据的。

push和pop指令的格式可以是如下形式:

push 寄存器;将一个奇存器中的数据入栈
pop 寄存器;出栈，用一个寄存器接收出栈的数据

(PS:用什么类型数据入栈，就用什么类型数据出栈。）

指令执行时，CPU要知道内存单元的地址，可以在push、pop 指令中只给出内存单元的偏移地址，段地址在指令执行时，CPU 从ds 中取得。

用栈来暂存以后需要恢复的寄存器中的内容时，出栈的顺序要和入栈的顺序相反，因为最后入栈的寄存器的内容在栈顶，所以在恢复时，要最先出栈。
将寄存器清零，可以用

mov ax,0
sub ax,ax
xor ax,ax

2. 寄存器

一个典型的CPU由运算器、控制器、寄存器(CPU工作原理)等器件构成，这些器件靠内部总线相连。其中寄存器进行信息存储。程序员正是通过改变各种寄存器中的内容来实现对CPU的控制。

每一代CPU都是向下兼容的。

8086CPU 的上一代CPU中的寄存器都是8位的，为了保证兼容，使原来基于上代CPU编写的程序稍加修改就可以运行在8086之上，8086CPU的AX、BX、CX、DX这4个寄存器都可分为两个可独立使用的8位寄存器来用

AX可分为AH和AL;

BX 可分为BH 和BL;

CX 可分为CH 和CL;

DX可分为DH和DL。

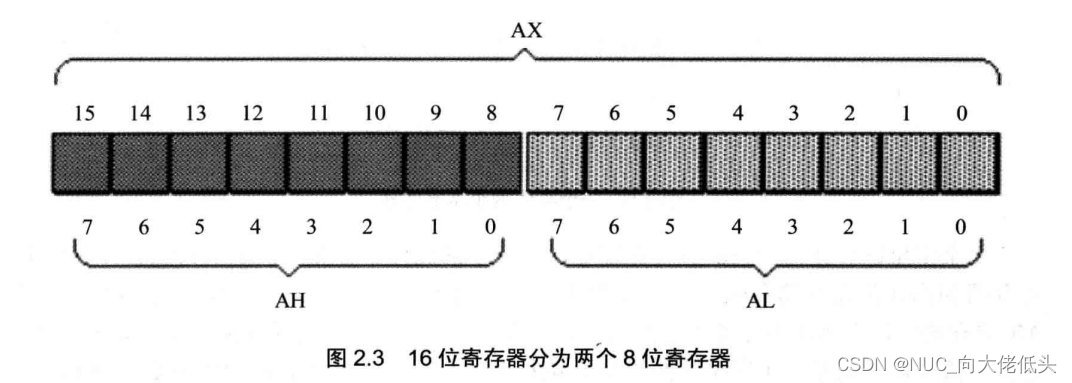

以 AX 为例，8086CPU的16位寄存器分为两个8位寄存器的情况如图2. 3所示。

2.1 字在寄存器中的存储

8086CPU可以一次性处理以下两种尺寸的数据。

字节: 记为byte,一个字节由8个bit组成，可以存在8位寄存器中。

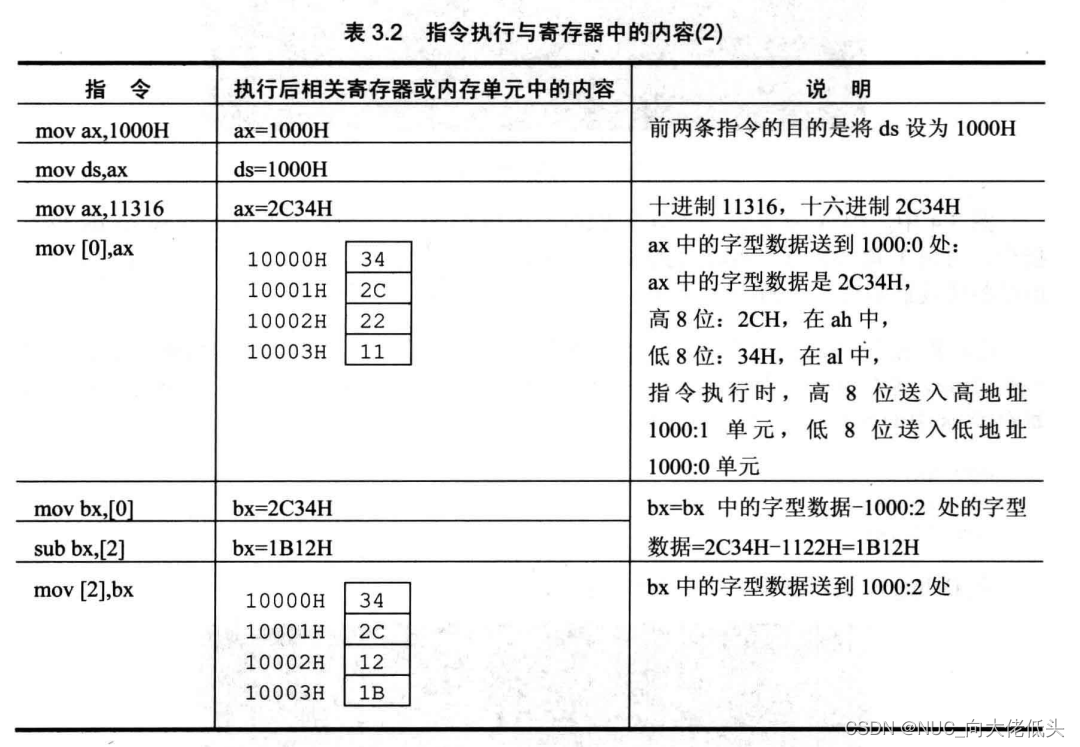

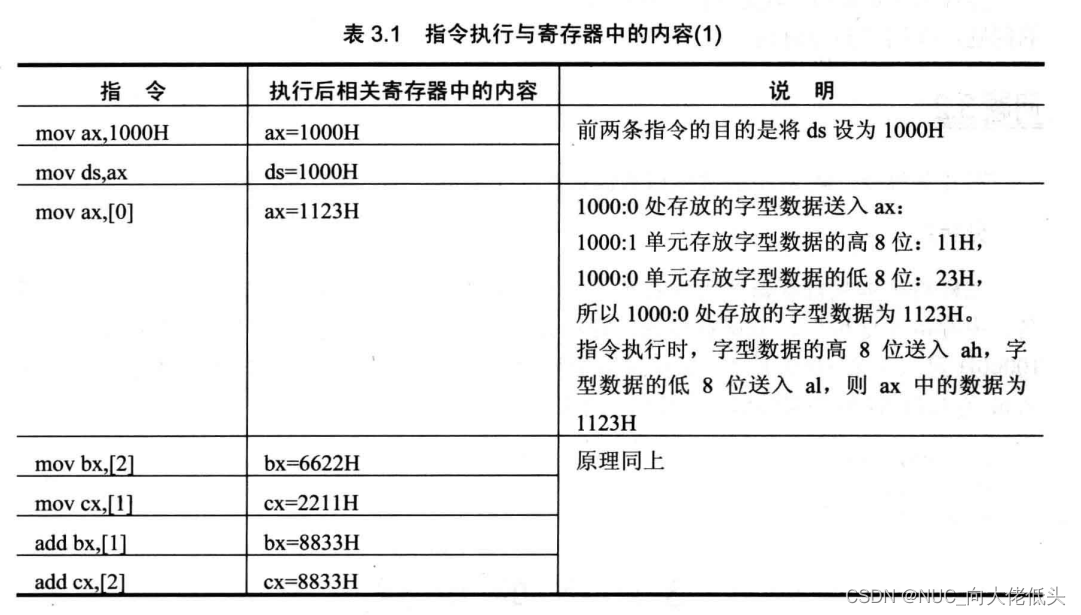

宇:记为word，一个字由两个字节组成，这两个字节分别称为这个字的高位字节和低位字节，一个字可以存在一个16位寄存器中，这个字的高位字节和低位字节自然就存在这个寄存器的高8位寄存器和低8位寄存器中。一个字型数据20000，存在AX寄存器中，在AH中存储它的高8位，在AL中存储了它的低8位。AH和AL中的数据，既可以看成是一个字型数据的高8位和低8位，这个字型数据的大小是20000:又可以看成是两个独立的字节型数据，它们的大小分别是78和32。
高位存储高地址，低位存储低地址。
一个字要用两个地址连续的内存单元来存放
任何两个地址连续的内存单元，N号单元和 N+1号单元，可以将它们看成两个内存单元，也可看成一个地址为N的字单元中的高位字节单元和低位字节单元。

字节型数据:该地址存放数据，是一个字节。
字型数据:整体所指数据，是一个字。

2.2 物理地址与偏移地址

物理地址： CPU访问内存单元时，要给出内存单元的地址。所有的内存单元构成的存储空间是一个一维的线性空间，每一个内存单元在这个空间中都有唯一的地址，我们将这个唯一的地址称为物理地址。

CPU 通过地址总线送入存储器的，必须是一个内存单元的物理地址。在 CPU 向地址总线上发出物理地址之前，必须要在内部先形成这个物理地址。不同的CPU可以有不同的形成物理地址的方式。

16位CPU（8086CPU）：

运算器一次最多可以处理16位的数据
寄存器的最大宽度为16位
寄存器和运算器之间的通路为16位

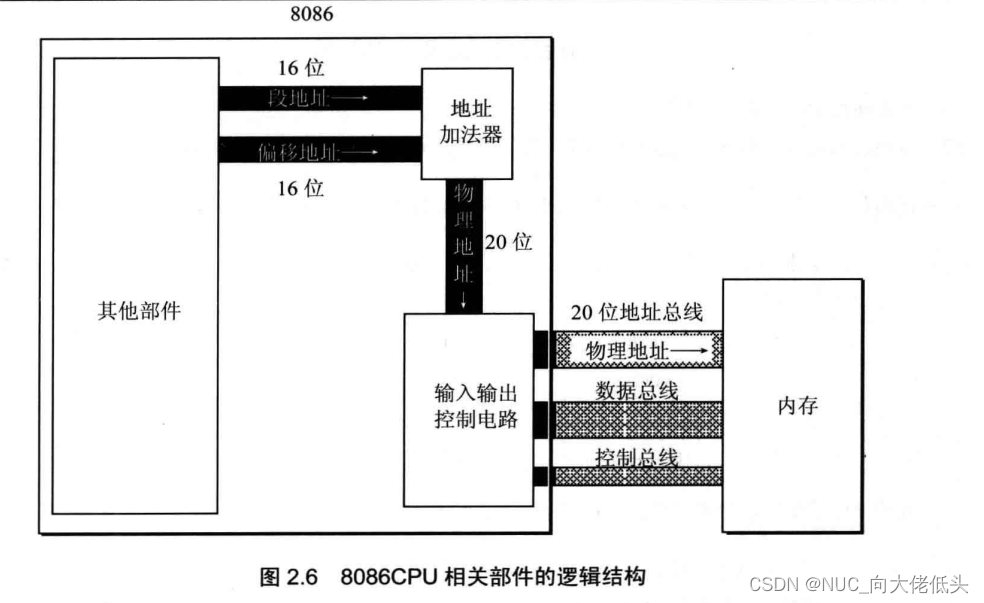

8086CPU有20位地址总线，可以传送20位地址，达到IMB寻址能力。8086CPU又是16位结构，在内部一次性处理、传输、暂时存储的地址为16位。从8086CPU的内部结构来看，如果将地址从内部简单地发出，那么它只能送出16位的地址，表现出的寻址能力只有64KB。8086CPU采用一种在内部用两个16位地址合成的方法来形成一个20位的物理地址。

(1)CPU中的相关部件提供两个16位的地址，一个称为段地址，另一个称为偏移地址;
(2)段地址和偏移地址通过内部总线送入一个称为地址加法器的部件;
(3)地址加法器将两个16位地址合成为一个20位的物理地址;
(4)地址加法器通过内部总线将20位物理地址送入输入输出控制电路;
(5)输入输出控制电路将20位物理地址送上地址总线;
(6)20位物理地址被地址总线传送到存储器。

地址加法器采用“物理地址=段地址x16+偏移地址”的方法用段地址和偏移地址合成物理地址。

“段地址x16”的含义：
(1)一个数据的二进制形式左移1位，相当于该数据乘以2:
(2)一个数据的二进制形式左移N位，相当于该数据乘以2的N次方;
(3)地址加法器完成段地址×16的运算就是将以二进制形式存放的段地址左移4位。
(4)进一步可知一个X进制的数据左移1位，相当于乘以X。

“物理地址=段地址x16+偏移地址”的本质含义
CPU在访问内存时，用一个基础地址(段地址×16)和一个相对于基础地址的偏移地址相加，给出内存单元的物理地址。
更一般地说，8086CPU的这种寻址功能是 “基础地址+偏移地址=物理地址”寻址模式的一种具体实现方案。8086CPU中，段地址×16可看作是基础地址。

2.3 段

(1) 基本概念

其实，内存并没有分段，段的划分来自于CPU我们可以用分段的方式来管理内存。(人为规定的)
将若干地址连续的内存单元看作一个段，用段地址×16定位段的起始地址(基础地址)，用偏移地址定位段中的内存单元。
段地址x16必然是16的倍数，所以一个段的起始地址也一定是16的倍数:偏移地址为16位，16位地址的寻址能力为64KB，所以给定一个段地址，仅通过变化偏移地址来进行寻址,偏移地址16位，变化范围为0- FFFFH，仅用偏移地址来寻址最多可寻64KB个内存单元。

PS:

CPU 可以用不同的段地址和偏移地址形成同一个物理地址
“数据在21F60H内存单元中。”有两种类似的说法:
1.数据存在内存2000:1F60单元中；
2.数据存在内存的2000H段中的1F60H单元中。

(2) 段寄存器

8086CPU有4个段寄存器:CS、DS、SS、ES。当8086CPU要访问内存时由这4个段寄存器提供内存单元的段地址。

(3) CS和IP

CS和IP是8086CPU中两个最关键的寄存器，它们指示了CPU当前要读取指令的地址。CS 为代码段寄存器，IP 为指令指针寄存器，从名称上我们可以看出它们和指令的关系。
在8086PC机中，任意时刻，设CS中的内容为M，IP 中的内容为N，8086CPU将从内存Mx16+N 单元开始，读取一条指令并执行。
也可以这样表述:8086机中，任意时刻，CPU将CS:IP 指向的内容当作指令执行。

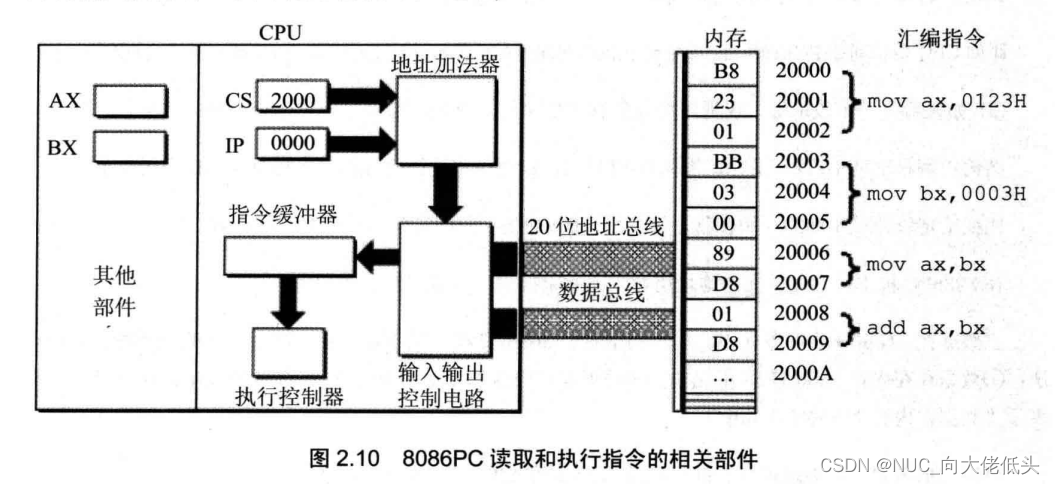

如图可知，将数据存放到寄存器中需要三个字节，对两个寄存器进行操作需要两个字节。

8086CPU的工作过程可简要描述如下：
(1)从CS:IP指向的内存单元读取指令，读取的指令进入指令缓冲器;
(2)IP=IP+所读取指令的长度，从而指向下一条指令;
(3)执行指令。转到步骤(1)，重复这个过程。

CPU将CS: IP指向的内存单元中的内容看作指令，因为，在任何时候，CPU将CS、IP 中的内容当作指令的段地址和偏移地址，用它们合成指令的物理地址，到内存中读取指令码，执行。

(4)代码段

可以根据需要，将一组内存单元定义为一个段。我们可以将长度为N(N≤64KB)的一组代码，存在一组地址连续、起始地址为16的倍数的内存单元中，我们可以认为，这段内存是用来存放代码的，从而定义了一个代码段。(同样是人为规定的，CPU不知道，它只负责读写指令，执行)

(5)数据段

我们可以将一组长度为 N( ≤ 64KB) 、地址连续、起始地址为16的倍数的内存单元当作专门存储数据的内存空间，从而定义了一个数据段用DS存放数据段的段地址，再根据需要，用相关指令访问数据段中的具体单元。（同上）

(6) DS和[address]

内存地址由段地址和偏移地址组成。8086CPU 中有DS寄存器，通常用来存放要访问数据的段地址。

“[…]”表示一个内存单元，“[…]”中的0表示内存单元的偏移地址。
“mov al,[0]”指令执行时，8086CPU自动取DS中的数据为内存单元的段地址。
10000H 用段地址和偏移地址表示为1000:0，我们先将段地址1000H放入ds，然后用”mov al,[0]”完成传送。mov指令中的[0]说明操作对象是一个内存单元，[0]中的”0”说明这个内存单元的偏移地址是0，它的段地址默认放在DS中，指令执行时，8086CPU会自动从DS中取出。
“数据——>通用寄存器——>段寄存器”
